西门子门禁技术参数：

3. 西门子门禁系统功能设计
A) 西门子门禁系统功能
? 微软Windows XP操作系统
? 支持SQL Server 2000/ MSDE数据库
? 有效的客户机—服务器结构
? 控制器使用TCP/IP协议
? 支持服务器冗余
? 直观的图形用户界面
? MIFARE ONE IC卡
? 全面的在线帮助

B) 西门子门禁操作员管理
? 多用户、多任务的环境
? 完全的加密口令或Windows授权登陆
? 可配置的操作员权限和先进的数据库分区
? 在线操作者日记
? 多点门禁管理

C) 西门子门禁持卡人管理
? 先进的持卡者登陆管理系统
? 持卡者跟踪系统
? 访客登记和跟踪
? 可配置的持卡者信息区
? 智能卡登记和证明
? 工作群进入许可
? 支持多租户
? 单独或群体持卡者进入权限
? 单独或群体卡无效

D) 西门子门禁出入控制管理
? 可编程的假日
? 日程安排
? 单个区域的设防和撤防
? 区域进入和退出延迟
? 全球防反传功能
? 门和通道开锁

E) 西门子门禁系统报告及报警
? 智能嵌入式报告生成系统
? 简单的色码记录索引和登陆
? 即时的时间和通讯记录
? 生动的彩色图形
? 支持30多种不同的文件格式，包括AutoCAD文件格式
? 完全的系统存档和恢复
? 全面的符号库
? 先进的报警管理
? 全面的多媒体警报
? 提示性的警报反应窗口
? 1000个可设置的警报优先级
? 色码警报显示
? 警报发送

F) 西门子门禁可选软件功能
? 证卡打印和人像认证
? 电子地图
? 智能卡编码
? 电梯控制
? 访客管理
? 全球卡管理（多个服务器）
? 额外的工作站
? 人力资源接口
? CCTV矩阵接口
? DVR数字硬盘录像机接口
? OPC服务器/客户端
4. 系统硬件设计
西门子门禁系统硬件设计

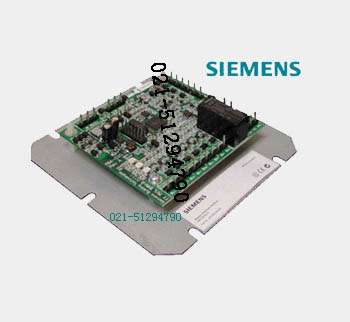

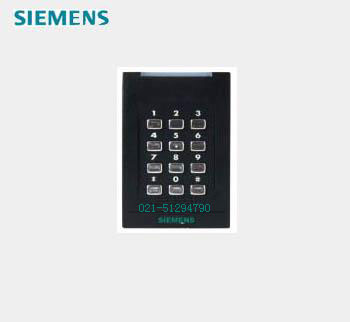

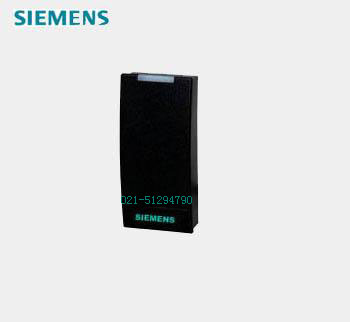

整个门禁控制系统采用集中控制的方式，在信息中心保安控制中心进行集中管理。系统需控制1000台IC读卡器。读卡器选用SIEMENS公司的IC读卡器Si-R10。系统在中央控制器（ACC）和本地控制模块（SRI 或DRI）之间采用通讯协议为RS485总线连接的布线结构，在减少布线成本的同时提高了通讯距离。
中央控制器ACC通过LAN/WAN网络传送至中央控制SiPass主机。各中央控制器之间通过LAN/WAN互相通讯。由此构成系统的主总线。每个中央控制器最多可控制64个读卡器。
系统采用1000台SRI（单读卡器接口模块），作为本地控制模块。本地控制模块联接现场的门禁设备，如读卡器、门锁等。各楼层的本地控制模块相互以485总线方式进行连接，并传送至中央控制器ACC。从而构成了楼层子总线，楼层子总线采用2芯屏蔽双绞线进行连接。每个读卡器接口模块设置在相关的出入口的上方，出入口控制所需的电锁、出门按钮及门磁状态信号接线直接接入SRI。采用子总线的连接方式可大大减少布线成本，同时维护及系统扩充也极其简便，系统具备地址码自检功能，一旦出现线路故障将自动提示控制中心人员及时检查。系统共采用16台门禁中央控制器ACC。

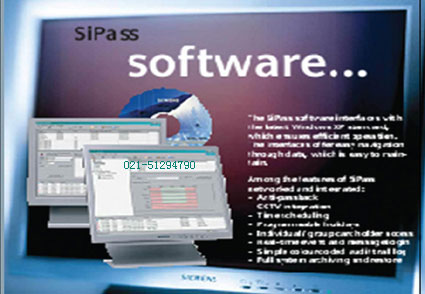

西门子门禁系统软件设计

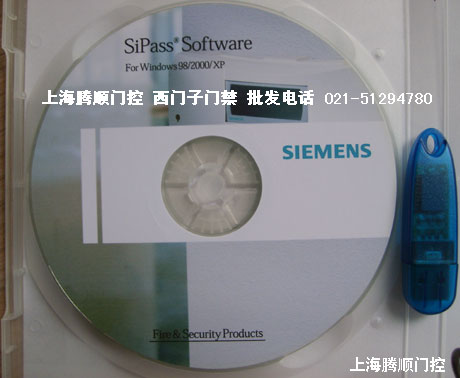

采用SiPass核心控制软件实时事件记录能在事件发生时给予显示（利用分割的事件记录窗口）。分割的窗口能同时查看下部窗口中发生的事件，以及上部窗口中以前发生的事件（通过滚动）。事件记录窗口可（根据操作员的爱好）设置，事件颜色、显示的事件数和事件过滤等都可以设置。
采用SiPass图形管理模块可将现场所有点的实时状态能在现场平面图上显示。随着点的状态的变化，点对应的符号将动态地改变颜色。另外，也可以在现场平面图上生成按钮并连接去另一平面图或执行某项任务。
5. 西门子门禁系统主要设备性能指标

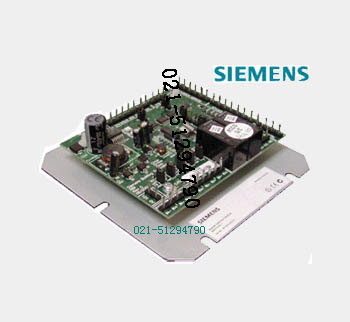

a.单读卡器接口模块（SRI——RM020）
SRI读卡器接口模块（RIM）是集成门禁控制和安保系统的一部分。SRI是门禁控制器与读卡器之间的接口。其主要任务不但能识别进入楼宇或电梯楼层的持卡者的详细信息，而且，能监测门的状态并根据情况锁住或打开门。当持卡人在读卡器前出示出入卡时（通过RIM连接），SRI将解译卡上的信息并发送至门禁控制器。如果持卡者允许进入，门禁控制器将向SRI发送命令，让它打开门并允许持卡者进入。
? 支持所有流行的读卡器
? 门的状态监视
? 出门按钮输入端口
? 辅助输入端口
? 继电器输出（对电动门锁）
? 辅助的12VDC输出
? 提供读卡器电源
? 故意损坏监视输入
? 通信状态LED
SRI能控制一扇门或栅栏所需的相应设备。进入时，使用键盘输入密码，退出时，利用出门按钮、或采用电动锁控制门的锁定和打开，以及用门磁开关监测门的状态。
SRI能监视板上所有输入端口。例如，当有人故意损坏线缆，系统会产生报警信息.SRI还提供12VDC的辅助输出电源，以便驱动本地报警蜂鸣器等外部设备。例如，当门长时间打开（超过预定时间），SRI将激活输出，使压电蜂鸣器类似设备报警。

电源 12～14VDC
电耗 150mA＋读卡器电耗＋辅助输出电耗
子总线电缆 2芯7/0.2屏蔽线，总长度1千米，RS485，2芯线总线
读卡器电缆
长度 根据各制造厂商推荐
读卡器电缆 6芯7/0.2屏蔽线
门锁输出 继电器24VDC1A 电阻负载在需要离锁0.3m内安装二极管桥
辅助输出 开放收集器12VDC（最高100mA）
输入 —门磁开关，仅限于无电压连接
—出门按钮，仅限于无电压连接
—辅助输入，仅限于无电压连接
—输入监视，如果使用双22K欧姆电阻
输入电缆 2芯7/0.2屏蔽线
机械
尺寸 150×150×75毫米
箱体材料 聚合碳酸盐
重量 0.2kg（仅限于PCB）
温度 0～40℃（工作）
湿度 10～90%非冷凝
保护 IP65

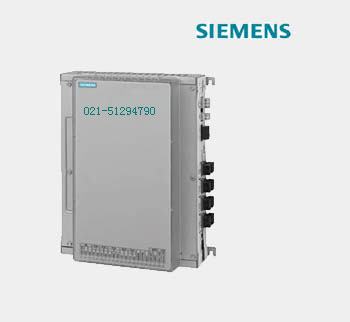

b.西门子门禁高级中央控制器（ACC）
ACC是具有优秀性能的门禁控制和安防系统的现场控制器。作为重要的元器件，ACC被集成在西门子门禁控制和安防解决方案中。ACC能够在一块主板上存储多个门禁控制和安防系统应用程序， 其中包括多达6 4扇门和1,000,000名持卡者的门禁管理程序。
ACC能够独立地单独处理所有的事件，一个ACC可以将门禁和安防系统的应用程序储存在本板的RAM中。即使失去与主机的通讯的时候，ACC仍能确保系统的完整。这也保证系统能有较快地执行事件的时间，因为在决定持卡人能否出入防区，控制器无须等待主机的决定。
ACC通过主板上100MB以太网端口，与主机进行通讯。所有以太网上的通讯都由使用安全接口层（SSL）编码来保护。
ACC设计有最大限度的自由性，并提供4条独立的现场级网络(FLN)通道。每条现场级网络通道能够容纳最多16台门禁控制、输入/输出监控的现场设备。
ACC拥有一个诊断接口，允许直接连接微处理器，以方便下载运行指令（硬件驱动）。因此，进行硬件驱动的升级就无须接触控制器了。

特性:
? 多任务，基于微处理器的平台
? 存储多个门禁控制和安防功能
? 支持多达64扇门
? 支持所有流行的读卡器技术
? 1,000,000持卡者容量
? 对现场设备联接，设有4条现场级网络(FLN)通道
? 64M RAM
? 即时性系统维护的诊断接口
? 用于远程硬件驱动升级的闪存
? 用于连接至使用TCP/IP的主机系统的以太网接口
? 用于高级界面的可设置的RS-232/RS-485/RS-422
? 防断电的后备电池接口
? 现场防撬开输入
? 现场警报输出（开放的收集器）
? 即时时钟电池
? 支持压缩式闪存备份卡
? 21个状态灯
? 智能的门禁控制驱动机
? 现场事件安排，包括控制其与控制器之间对等的事件安排

规格:
电压（输入） 24VDC +20% -10%
功率 10W (满负荷)
BLN 1x Ethernet (10/100MB, RJ45),1 x RS-485 (被动的)
FLN 4 x RS-485 (每条FLN上最多16现场设备)
诊断 RS-232 (Tx, RX, Gnd) 为硬件驱动下载, RJ-12
警报输出 开放式收集器,12Vdc@100mA
防撬开输入 被动式的无电阻监视的干结点输入
备用电池 24Vdc, 7Ah
集成的服务 可设置的 RS-232/RS 485 / RS-422
内存备份 任何兼容的压缩式闪存（未被激活的）
RTC 电池 3.0V type CR2032

机械 / 物理:
尺寸 291mm x 246mm x 98mm(11.46”H x 9.69”W x 3.75”D) 未被盒装的ACC尺寸
安装表面 建筑墙体或结构体

环境:
温度 0°-50°C, 运行时(+32°to 122°F),-10°to 70°C 储藏时(14°to 158°F)
湿度 5 - 90% 无冷凝
